起源の場所:
シェンゼン,中国
ブランド名:
Polcd
証明:
RoHS, ISO9001
モデル番号:
PCB800852
私達に連絡しなさい

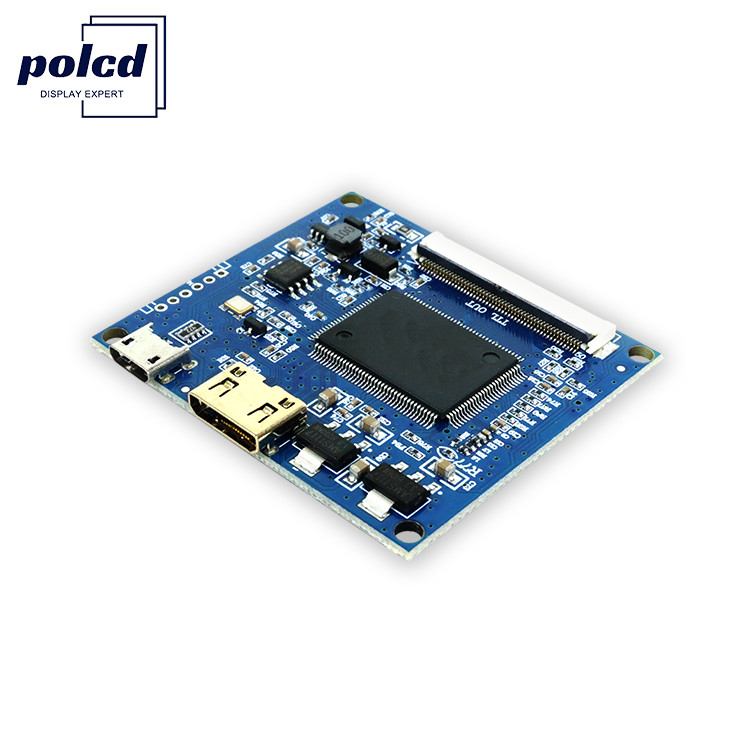

usb hd mi vga 7インチ lcdディスプレイドライバーボード
PCB製品の外観,サイズ,機能はまったく同じですが,LCD画面を駆動するモデルは異なります.
| ドライバーボード モデル | 機能説明 | コメント |
| PCB800850 | サポート 3.5 インチ LCD | 定義参照 LQ035NC111 |
| PCB800851 | サポート4.3インチ-40P LCD | 定義参照 AT043TN24V1 |
| PCB800852 | 50PIN LCD をサポートする | 定義参照 AT070TN92 |
| PCB800853 | 40PIN LCD をサポートする | 定義参照 EJ070NA-01J |

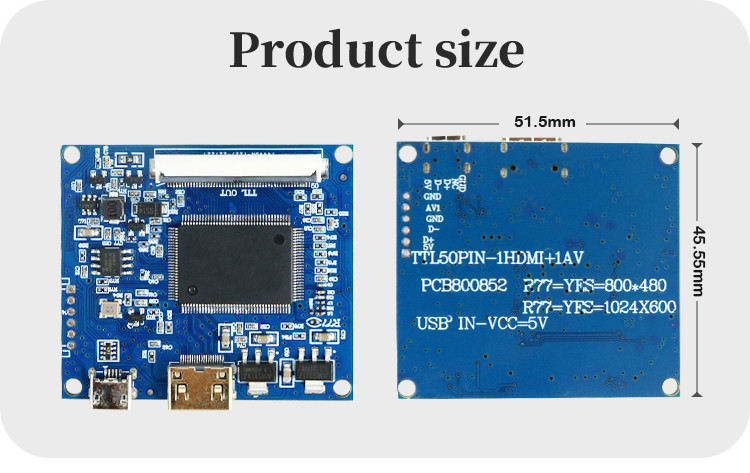

| 尺寸: 52mm*46mm*6mm | ||
インターフェース機能の説明
| HDMI | HD-MI入力 | HDMI標準は1です2 |
| USB1 | 電源入力 | 5V |
| J4 | 電源入力 | 5V |
| CON8 | タッチ出力ポート | スクリーンコーナーへの直接アクセス |
| CON6 | TTL-50PIN信号出力 | 定義参照 AT070TN92 |
特徴
1ミルコ USB電源インターフェイス,標準電源5V,1.5A以上である必要があります.
2. ボタンもリモコンもない. それは自動的にHD-MIチャンネルに切り替える.
31チャネルHD-MI信号入力で,このICはHD-MI1をサポートします.2
4HD-MIは高品質のMINIの 金色のベースです
5画面インターフェースは高品質の金色のコネクタ-50PIN-AT070tn92の定義を採用します.
6USB --DM+DP信号は外側から拡張できる.
7. ドライバーボードは,LEDバックライトを10V以内に動かすことができる特別な回路設計を採用し,最大180MAの電流出力をサポートします.
9TTL信号を出力サポート
AT070TN92などの一般的な50PIN 6.5?? 7?? 8?? 9?? 10.1インチLCDスクリーンをサポートできます.
このドライバーボードはSMD技術を完全に採用しています 関連パラメータは産業基準に従って設計され, 船舶基準は民間基準に従って設計されています.
10このドライバーボードは,両面のゴールドコーティングされた特殊FPC座席を使用しています.FPCは上部と下部接続を区別せず,直接使用できます.
輸送,貯蔵,使用の要件
1強い圧力をかけたり,曲げたりしないでください.
2. 静止防止と防水性
3相対湿度 <80%
4動作温度: -1~60°C
5操作湿度: 0~40°C

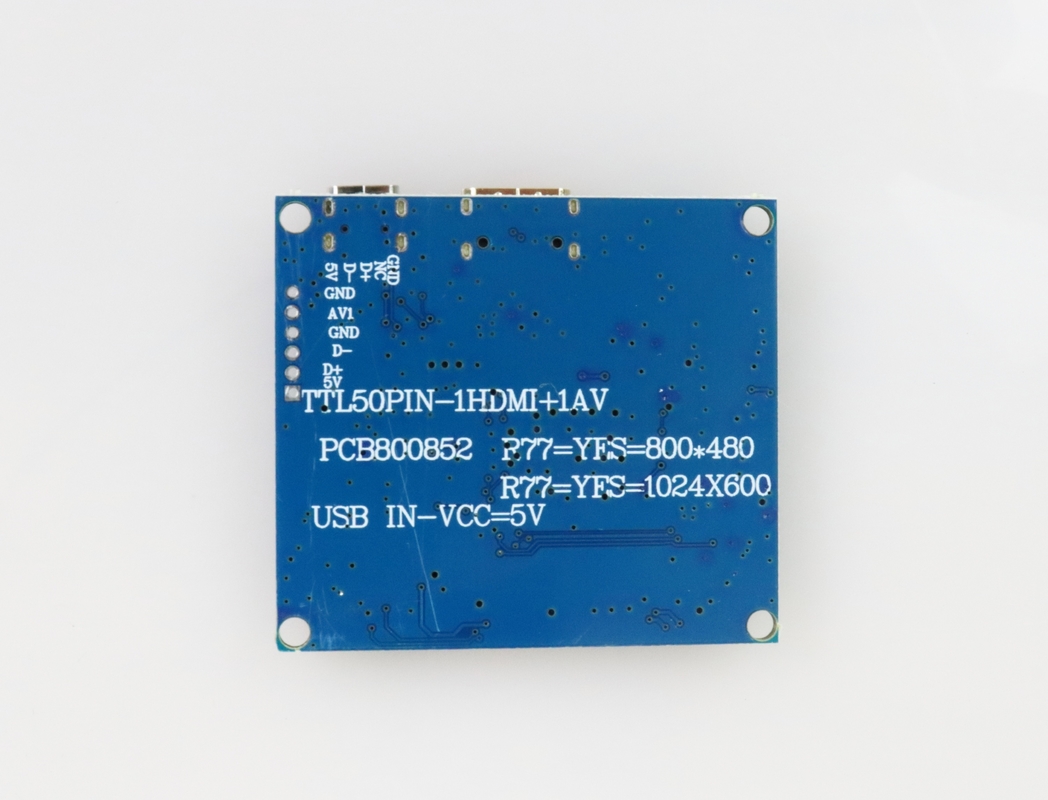

J4-INPオーバーC についてオンネクター
| 1 | +5V | 電源入力電圧 |
| 2 | D+ | USB信号接続 |
| 3 | D- | USB信号接続 |
| 4 | GND | GND |
| 5 | AV | 機能がない |
| 6 | GND | 地面 |
HD-精神疾患C についてオンネクター
| 1 | ミニ HD-MI 標準インターフェース | 標準ケーブル利用可能 |
M についてイルコUSBC についてオンネクター
| 1 | Mirco USB 標準インターフェース | 標準ケーブル利用可能 |
CON4 --このインターフェースでは,LCD画面のFPCの上部と下部接続を区別しない.
